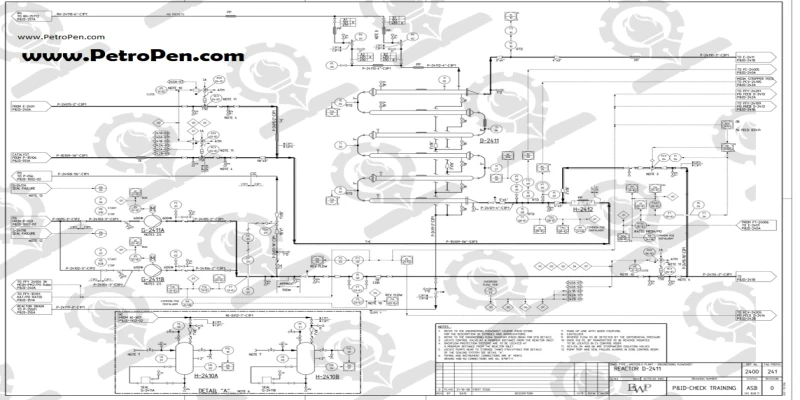

نقشه های لوله کشی و ابزار دقیق P &ID

روندنمای لوله کشی و ابزار دقیق، یا همان نقشه های معروف به P & ID که مخفف Piping and instrument هستند، ترسیمی از لوله کشی، کنترل فرایند و ابزار دقیقی هستند که روابط کارکردی در بین قطعات گوناگون سامانه را نشان می دهند. نقشه های P&ID هم چنین اطلاعات مهمی که برای سازنده و مجری جهت توسعه دیگر اسناد ساخت لازم ( نقشه های ایزومتریک، طرح نمای فیزیکی تعامدی) است را فراهم میکند. نقشه های P & ID، اطلاعات مستقیمی را برای سایت جهت طراحی فیزیکی و نصب لوله کشی اجرا در سایت، فراهم میکند . برای رفع ابهام، شیوه معمول استفاده از همان طرح نمای عمومی مسیر های جریانی در P &ID است که در دیاگرام جریانی سیستم استفاده میشود.

نقشه P&ID با توصیف سیستمی، دیاگرام جریانی سیستمی، طرح کنترل الکتریکی و دیاگرام منطق کنترلی گره خورده است. این نقشه این کار را با نمایش همه لوله کشی ها، تجهیزات، ابزار دقیق اصلی و حلقه های ابزار دقیقی و ارتباطات کنترلی نشان میدهد.

نقشه های P &ID حاوی کمترین میزان متن به شکل یادداشت هایی است(توصیف سیستمی نیاز به متن در P &IDرا به حداقل می رساند). نخستین P&ID در مجموعه ای برای کار بایستی حاوی یک راهنما یا Legend توصیف کننده همه نمادهای به کار رفته باشد، اگر نماد معینی در جایی دیگر تعریف می شود، احتمالا تنها اشاره به همان مراجع مناسب خواهد بود.

نقشه های P &ID هم چنین توسط گروه راه اندازی برای تمهید شست وشویی (فلاشینگ)، آزمون و روند های وزش هوا blowout برای سامانه لوله کشی و توسط بهره برداران تاسیسات برای کار با سیستم استفاده می شود. تصحیح و تکمیل نقشه های P&ID برای موفقیت برنامه راه اندازی حیاتی است.نقشه های P &ID بایستی شامل موارد زیر باشد:

تجهیزات مکانیکی، همه شیرالات همراه با لوله کشی فرایندی، لوله کشی فرایندی، تهویه ها و تخلیه ها، اتصالات خاص، خطوط نمونه برداری خطوط فلاشینگ و راه اندازی دائمی، انتساب های ابزار دقیقیف شماره ها و نام تجهیزات، مشخصات خطوط لوله، مشخصات شیرآلات، کاهنده ها فزاینده ها، سوئیج ها و غیره ،جهت جریانی تداخل تغییرات کلاسی، سطح کنترل، فصل مشترک پیمانکار و فروشنده، مشخصات هویتی قطعات و سیستم های فرعی، اشاره به نقشه های فروشنده برای جزییاتی که نشان داده نشده، توالی فیزیکی عمدی شامل خطوط انشعابی، کاهند ها و غیره
