مغزی مصرفی در جوشکاری
مغزی یا الحاقی مصرفی (Consumable Insert)، تسمه های فلزی با ابعاد و اندازه های خاص هستند که برای جوشکاری ریشه جوش با دسترسی یک طرفه بکار برده می شوند. مغزی یا الحاقی مصرفی مزیت جوشکاری با کیفیت را به همراه حداقل تعمیرات، مردودی داشته و درجایی به کار میروند که شرایط جوشکاری کمتر ازبهینه است و قندیل جوش قابل پذیریش نیست. این قطعه همچنین تضمین میکند که جوش عاری از ترک‌ها، ذوبجوش و نفوذ ناقص است.
الحاقی مصرفی اساسا برای لوله کشی، ظروف تحت فشار و دیگر سازه های جوش با دسترسی جوشکاری از یکطرف به کار برده می شوند. آنها به صورت تسمه ها برای ورق تخت یا حلقه برای لوله دردسترس هستند.
الحاقی مصرفی از متالورژی مشابه با سیم جوش از فلز پایه ساخته میشود.
الحاقی مصرفی با متالورژی نامتشابه برای جوشکاری متناسب نیست، زیرا در این صورت هنگامی که ذوب می‌شوند، شیمی جوشی ناخواسته‌ای را به خاطر رقت جوشکاری ایجاد میکنند که بر روی خصوصیات مکانیکی و شیمیایی جوش اثر می‌گذارد.
نماد جوشکاری الحاقی مصرفی چیست؟
نماد جوشکاری برای الحاقی مصرفی با قرار دادن نماد خاص الحاقی مصرفی در سمت خط مرجع و مخالف با نماد جوش شیاری مشخص می شودمانند شکل زیر:

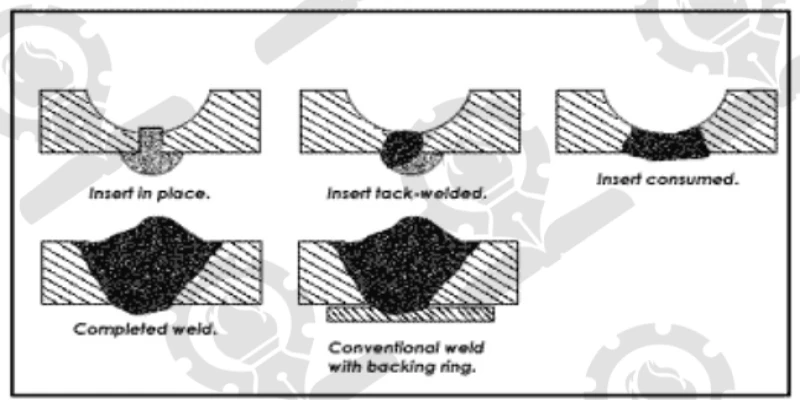

هندسه جوش باکاربری الحاقی در شکل زیر با یک نمونه جوش شیاری نشان داده شده است. الحاقی یامغزی در ریشه شیار جوش چه در ورق چه در لوله جای داده میشود که امکان یک ریشه باز مشابه با ظاهر پشت بندی را می دهد.
کلاس الحاقی مصرفی AWS را میتوان در دنباله نماد جوشکاری قرار داد. کلاسهای الحاقی مصرفی مطابق با ASME Section II, Part C,SFA 5.30 به 5 کلاس طبقه بندی می شوند:
- کلاس 1: سطح مقطع T شکل واژگون
- کلاس 2: سطح مقطع J شکل
- کلاس 3: الحاقی حلقوی صلب
- کلاس 4: سطح مقطغ Y شکل
- کلاس 5: سطح مقطع مستطیلی شکل ( لبه های نمای خارجی contoured edges)
قطر و ابعاد جوشکاری الحاقی مصرفی
قطر و ابعاد کلاس1، 2 ، 3، 4 و کلاس 5 در جدول زیر ارائه شده است:
الحاقی مصرفی برای GTAW
مغزی مصرفی یاالحاقی های همجوشی پذیر برای جوشکاری TIG مطابق با AWS A 5.30 در 5 کلاس و 4 شکل A, J, K, Y طبقه بندی می‌شوند. همین الحاقی‌های مصرفی یا حلقه های پشت بند برای کنترل نفوذ و خط نمایهداخلی در جوشکاری TIG به کار میروند.
مقایسه بین الحاقی مصرفی و حلقه پشت بند
هم مغزی مصرفیوهم حلقه پشت بند یک سطح برای مهره جوش پیش از رسوب جوش فراهم میکنند. حلقه های پشت بند معمولا بخشی از جوش ها نبوده و میتوانند موقتی یا دائم باشند درحالی که مغزی های مصرفی به همراه فلز پایه و الکترود یا فیلر جوش شده و به بخشی از خود جوش تبدیل می شود.
حلقه های پشت بندمیتواند از متالورژی مشابه یا مسی یا سرامیکی باشد درحالی که مغزی مصرفی همیشه حتما باید از متالورژی یکسانی با فلز پرکننده جوش و فلز پایه باشد.
حلقه های پشت بنداغلب از فلزات ساخته می شوند و پشت بندی برای مهره جوشی که باید رسوب شود فراهم میکنند. حلقه های پشت بند به شکل حلقه ای بوده و معمولا در جوشکاری لوله استفاده میشود.
کاربری الحاقی مصرفی
الحاقی مصرفی بنابه اهداف گوناگونی به کار برده میشود. به سهولت در جفت کردن اتصاف جوش کمک میکنند.با استفاده از الحاقی ها ، ریشه جوشی یکنواخت به دست می آید که منتج به اتصال های جوش با کیفیت بالا بدون مردودی در پرتونگاری و بازرسی چشمی خواهد شد.
الحاقی های مصرفی به جوشکاران یاری می رسانند تا یک ریشه یکنواخت و حتی خطنمایه اتصال جوش یکنواختی فراهم کنند. ریشه های جوش ذوب جوش بسیار خوبی را تولید میکند، به ویژه زمان جوشکاری لوله قطر بزرگ یا کوچکی که فقط دسترسی به یک طرف میسر است.
الحاقی مصرفی سرعت جوشکاری بالاتری در مقایسه باحالات جوشکاری بدون آن می‌دهد زیرا جوشکار میتواند سریعتر بدون نگرانی از عیوب ریشه ای مانند، تقعر ریشه جوش یا سوختگی ریشه جوش به کار خود ادامه دهد. این هم چنین به صرفه جویی در سیم فیلر جوشکاری کمک میکند.
نحوه انتخاب مناسب الحاقی مصرفی در جوشکاری
انتخاب شکل درست الحاقی مصرفی توسط مهندسی طراح براساس الزامات صورت می پذیرد. مهندس طراح بایستی با مهندس جوش صاحب صلاحیت درباره دسترسی پذیری و تناسب متالورژی الحاقی مصرفی جوشکاری مشاوره کند.
الحاقی کلاس 3 شیمی یکسانی با سیم جوش‌ها دارد و میتواند جایگزین خوبی برای جوشکاری ریشه‌ای بی فیلر باشد. کلاس 4 برای اتصال جوشی شیاری V به کار برده میشود. الحاقی های کلاس 5 مشابه با کلاس 3 هستند با این تفاوت که آنها به صورت حلقه صلب در دسترس هستند و میتوانند بر حسب نیازهای مختلف سفارشی شوند.
